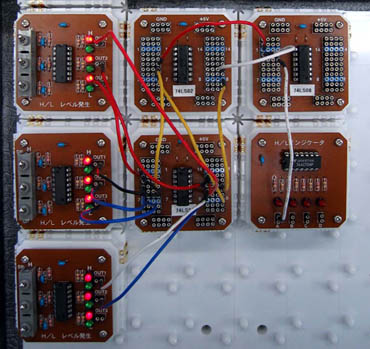

IC専用の電子ブロックで、汎用ロジック回路の動作を学習できる実習装置です。
ブロックは配列するだけで電源が供給されます。
ICの各端子がブロック表面に設けたロジック端子に接続されていますので、ICの端子配置に従い、付属の接続ピンを挿入するだけで、自由な回路がすぐにできあがります。
ICブロックの他に、バイナリコードブロック、BCDコードブロック、7セグメントLEDブロック、H/Lレベル入力ブロックがあり、入出力信号の状態を容易に確認できます。


保守品[2023/06] 価格 195,000円(税込214,500円)  **改定[2023/06]



前へ(Prev.) 次へ(Next)

ブロック名 内容 個数 仕様
2入力NAND 74LS00  実験回路数  30種類
2入力NOR 74LS02
NOT 74LS04
2入力AND 74LS08  ブロック数  40個
3入力NAND 74LS10
2入力OR 74LS32
2進10進デコーダ 74LS42  電源  AC100V
7セグメントデコーダ 74LS47
JK−FF 74LS73
RS−FF 74LS74  ケース寸法
      (mm)
 W530
 D435
 H115
EX−OR 74LS86
BCDカウンタ 74LS90
4bitシフトレジスタ 74LS95
ユニバーサルICブロック 14Pin ICソケット付
ユニバーサルICブロック 16Pin ICソケット付  付属品

 接続コード
 10cm×30本
 20cm×50本
 40cm×20本
H/L インジケータ LED表示 × 4
H/L レベルスイッチ スイッチ × 4
7セグメントLED 7セグメントLED × 1
BCDコードスイッチ BCDスイッチ × 1
バイナリーコードスイッチ 4bitDIPスイッチ × 1
プルアップ抵抗ブロック 4.7KΩ×8
