ＡＮＤ・ＯＲ・ＮＯＴなどの基本的な論理回路から、カウンタ・レジスタ・セグメント表示などの応用回路までを、実際のＩＣをパッチコードで組み立てながら学習します。
ＨＬレベルを与えるスイッチと、実習中の回路出力をモニターするＬＥＤランプを実装しています。

価格 70,000円（税込77,000円）　　＊＊［改定2023/06］

次へ(Next)

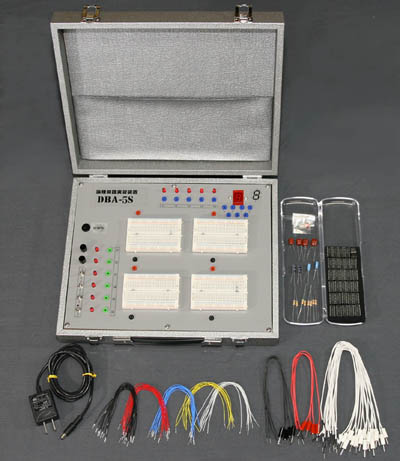

　収納状況　

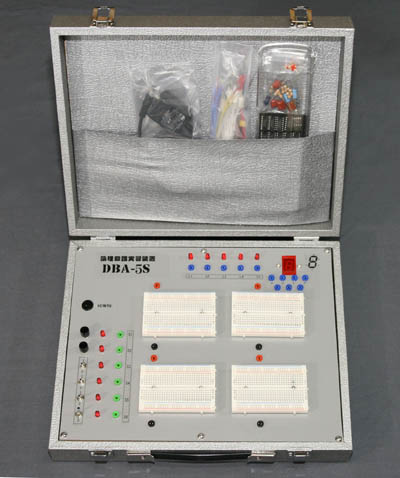

　＜パネル面＞

　ブレッドボード　×　4枚

　ＨＬスイッチ　　×　４個

　PUSHスイッチ　 ×　２個

　ＬＥＤランプ　　×　５個

　7セグメント数字ＬＥＤ
　　　　　　　　　×　１個

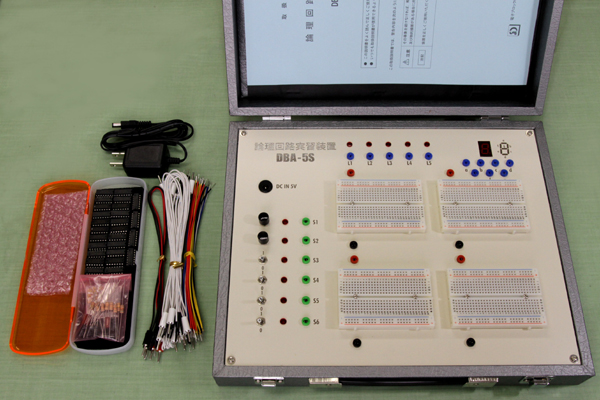

＜パーツ＞

　７４ＬＳＴＴＬＩＣ
　コンデンサ
　抵抗
　ＡＣアダプタ
　配線コード

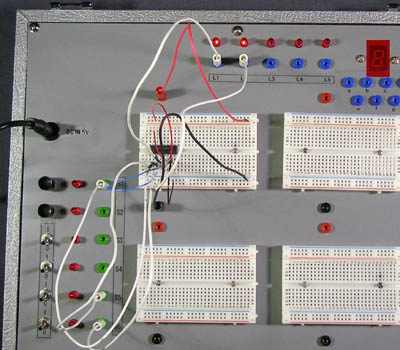

　実習の様子
外形寸法

W330×D270×H75mm（突起物含まず）
実習内容

デジタルIC回路の実習
　AND、NAND、NOT、ＯＲ、NOR、EX-OR
　FF、カウンタ、シフトレジスタ
　デコーダ　他
